一、产品介绍

1、 具备恒流恒压恒功率充电功能：适用于对车载高压电池系统进行充电；

2、 设备具备输入欠压、输入过压、输出短路、输出过压、输出过流、电池反接、绝缘检测、通讯故障等保护功能。外部装有运行指示灯，能够实时显示充电系统状态；

3、 直流充电机具备 CAN 总线接口，用于和电池管理系统通信，在设置为 BMS 充电方式时，充电系统根据电池管理系统的控制命令，实时调整充电电压、电流，且当电池管理系统发出停止或异常信息后能自动停止充电；

4、 支持 BMS 协议充电方式。 BMS 充电方式支持《 GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议》或用户定制协议；

5、 配置真彩触摸屏作为人机操作界面，同时支持刷卡和手机客户端扫描二维码等方式进行充电；

6、 配置有高压直流国标充电枪，能够有效保证充电安全；

7、 具有开放、可共享的、数据服务平台和管理平台（云平台）；

8、 充电系统能够确保室外环境正常使用，防护级别为 IP54 。

 二、产品参数

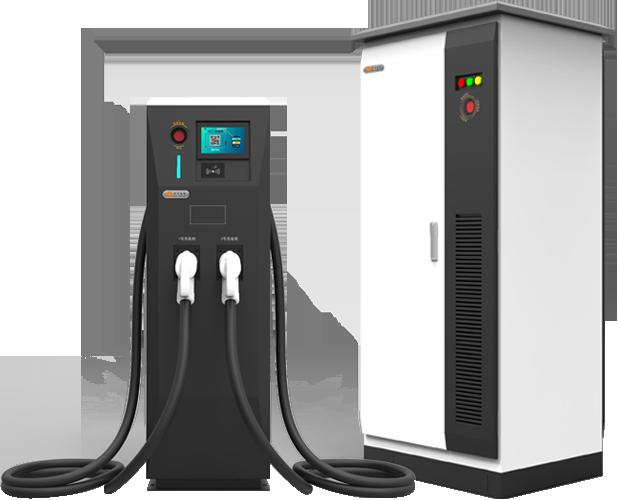

1 、型号： xxxx （整流柜）； xxxx （充电桩）

2 、功率： 120KW/150KW/180KW/360kW

3 、尺寸： 1668*600*1852 mm （包含 2 台整流柜）； 480.4*462.8*1526 mm （充电桩）；

4 、重量： 348.5kg

5 、安装方式： 落地式

6 、技术指标：

l 工作电压：三相五线 AC380V±20% ；

l 最大输入电流： 500A （单个整流柜）；

l 输出电压范围： 200V~750V ；

l 额定输出电流： 500A ；

l 输出电流误差：≤± 1% ；电流＜ 30A ，误差 ≤±0.3A ；

l 输出电压误差：≤± 0.5% ；

l 功率因数：≥ 0.99 ；

l 总谐波电流：≤ 5%( 额定条件下， 100% 负载 ) ；

l 满载最大效率： 97% ； ；

l 防护等级： IP54 （整流柜）， IP54 （充电桩）；

l 工作环境温度： -30 ℃ ～ 55 ℃ ；

7 、保护特性： 输入过欠压保护、输出过欠压保护、短路保护、过温保护、过流保护、电池反接保护等

8 、应用场景：

l 公交运营

l 物流车、环卫车等快速补电

l 充电设施运营商对外运营

l 大型停车场等
